შემავალი არხების გაფართოების მოდული

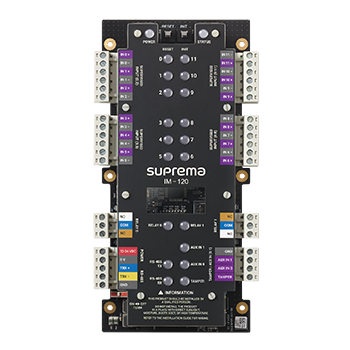

Input Module
IM-120
მახასიათებლები
- 12 შემავალი არხი — TTL ან კონტროლირებადი, არჩევით
- 2 რელე; შემავალი არხებისა და რელეების დაკავშირება თავისუფლად კონფიგურირდება
- 2 AUX შემავალი არხი და 1 ჩარევის სიგნალის არხი
- 1 RS-485 არხი (OSDP V2)
- 31-მდე მოდული ერთ მმართველ მოწყობილობაზე
- კავშირის გარეშეც მუშაობს; ინახავს 10-მდე მოვლენას თითო პორტზე
- კვება 12 V (მაქს. 0.2 A) ან 24 V (მაქს. 0.1 A) მუდმივი დენით
სერტიფიკატები
CEUKCAKCFCCRCMRoHSREACHWEEE
შეკვეთის კოდები
| IM-120 | 12 შემავალი არხი, 2 რელე, RS-485 |
|---|
ტექნიკური მონაცემები
ტევადობა
| მაქს. ტექსტური ჩანაწერი | 10 თითო პორტზე |
|---|
ზოგადი
| პროცესორი | Cortex M3 72 MHz |
|---|---|
| მეხსიერება | 512 KB Flash + 64 KB SRAM |
| LED ინდიკატორი | მრავალფერიანი |
| სამუშაო ტემპერატურა | -20°C–60°C |
| შენახვის ტემპერატურა | -40°C–70°C |
| სამუშაო ტენიანობა | 0 %–95 %, კონდენსაციის გარეშე |
| შენახვის ტენიანობა | 0 %–95 %, კონდენსაციის გარეშე |
| წონა | 203 გ |
| ზომები (სიგანე × სიმაღლე × სიღრმე, მმ) | 90 x 190 x 21 |
ინტერფეისები
| RS-485 | 1 არხი |
|---|---|
| RS-485 პროტოკოლი | OSDP V2 |
| შემავალი არხები | 12 არხი (TTL ან კონტროლირებადი, არჩევით) |
| რელე | 2 რელე |
| კონტროლირებადი შემავალი არხები | 12 არხი (TTL ან კონტროლირებადი, არჩევით) |
| AUX შემავალი არხები | 2 არხი (AC კვების გათიშვა) |
| ჩარევისგან დაცვა (tamper) | 1 არხი |
ელექტრული მონაცემები
| კვება | ძაბვა: 12 Vdc, დენი: მაქს. 0.2 A; ძაბვა: 24 Vdc, დენი: მაქს. 0.1 A |
|---|
კავშირი
| მაქს. მოდული ერთ მმართველ მოწყობილობაზე | 31 მოდული RS-485 გირლანდური შეერთებით |
|---|
მონაცემების წყარო: supremainc.com, 2026-10-04. მწარმოებელს შეუძლია მახასიათებლები შეცვალოს გაფრთხილების გარეშე.
